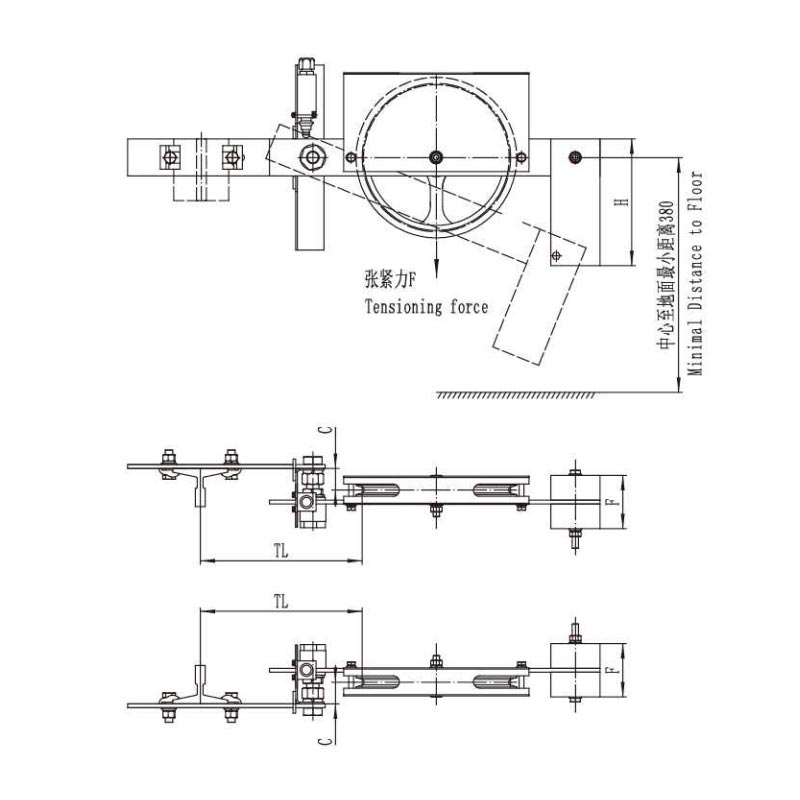

دستگاه تنش BZJ01
برگه پارامتر فنی
قطر شیار (mm): 0240
قطر طناب (mm): 08
گاورنر فرعی مدل XS3 XS3A XS3B
قطر شیار (mm): 0240
قطر طناب (mm): 08
گاورنر فرعی مدل XS3 XS3A XS3B
دستگاه تنش BZJ01
| نه | E (کیلوگرم) وزنه ضد |
مواد |
C(m) | FXH(mm) | (متر) سفر با ماشین |
F(N) نیروی کشش |
TL (mm) برای ریل راهنما تایپ کنید |
| L01 | 10 | فولاد بشقاب |
20-48 | 86X205 | H<60 | 250 | T75 183.5-250.5،283.5-350.5 T78 182-252282-352 T89 184.5-256.5،277.5-356.5 |
| L02 | 15 | 86x231 | 60|
350
|
| |||
| L03 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L04 | 10 | 20-48 | 86x205 | E660 | 250 | T75 243.5-300.5 T78 242-302 T89 244.5-299.5 |
|
| L05 | 15 | 86x231 | 60|
350
|
| |||
| L06 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L07 | 10 | 20-48 | 86x205 | B≤60 | 250 | T114 200-290 T127 210-283.5 |
|
| L08 | 15 | 86x231 | 60|
350
|
| |||
| L09 | 20 | 20-44 | 86x272 | 80|
450
|
| ||
| L10 | 17 |
سنگ معدن متعهد شدن |
20-48 | 100x266 | 60|
400
|
T75 183.5-250.5،283.5-350.5 |
T78 182-252282-352 T89 184.5-256.5،277.5-356.5 |
| L11 | 20 | 20-44 | 80|
450
|
| |||
| L12 | 17 | 20-48 | 60<1≤80 | 400 | T75 243.5-300.5 T78 242-302 T89 244.5-299.5 |
||
| L13 | 20 | 20-44 | 80|
450
|
| |||
| L14 | 17 | 20-48 | 60|
400
|
T114 200-290 |
T127 210-283.5 | ||
| L15 | 20 | 20-44 | 80|
450
|
|
دستگاه تنش BZJ09
برگه پارامتر فنی
قطر شیار (mm): 0240
قطر طناب (mm): 08
گاورنر فرعی مدل XS3 XS3A XS3B
قطر شیار (mm): 0240
قطر طناب (mm): 08
گاورنر فرعی مدل XS3 XS3A XS3B
دستگاه تنش BZJ09
| نه | (کیلوگرم) وزنه ضد |
CXDXE | H(m) سفر با ماشین (متر) |
برای ریل راهنما تایپ کنید |
| 1 | 10 | 80x86x205 | H≤60 | T78، T75، T89، T89-1 T90 |
| 2 | 15 | 103x86x231 | 60 | |
| 3 | 20 | 122X86X272 | 80 | |
| 4 | 10 | 80x86x205 | H≤60 | T114 |
| 5 | 15 | 103x86x231 | 60 | |
| 6 | 20 | 122X86X272 | 80 |
دستگاه تنش BZJ02
دستگاه تنش BZJ02
| نه | برای ریل راهنما تایپ کنید | TL (mm) فاصله بین مرکز طناب و مرکز راه آهن |
HB (میلی متر) |
HD (mm) قطر شیار |
| L01 | T78 | 132-281 | 493.5 ~ 642.5 | 0200 |
| L02 | 557 ~ 706 | 0250 | ||
| L03 | 608 ~ 757 | 0300 | ||
| L04 | T89 | 137-275 | 498.5 ~ 636.5 | 0200 |
| L05 | 562 ~ 700 | 0250 | ||
| L06 | 613 ~ 751 | 0300 | ||
| L07 | T114 | 158 تا 306 | 519.5~667.5 | 0200 |
| L08 | 583 تا 731 | 0250 | ||
| L09 | 634 ~ 776 | 0300 | ||
| L10 | T127 | 164 ~ 300 | 525.5 ~ 331.5 | 0200 |
| L11 | 589 ~ 725 | 0250 | ||
| L12 | 640 ~ 776 | 0300 | ||
| L13 | T140 | 185 تا 215 | 546.5~576.5 | 0200 |
| L14 | 661 تا 691 | 0300 |
دستگاه تنش BZJ03
دستگاه تنش BZJ03
| نه | برای ریل راهنما تایپ کنید | (کیلوگرم) وزنه ضد |
HD (mm) قطر شیار |
HA (میلی متر) |
HB (میلی متر) |
| L01 | T75 T89 | 15، 20 | 0200 | 140 | 438.5 |
| L02 | 0250 | 165 | 467 | ||
| L03 | 0300 | 190 | 553 | ||
| L04 | T114 | 0200 | 140 | 438.5 | |
| L05 | 0250 | 165 | 467 | ||
| L06 | 0300 | 190 | 553 |
| تایپ کنید | M | N |
| BZJ03 | 10±230 | 13.5 |
| 10±133.5 | 36.5 |
گاورنر فرعی مدل XS200 یا XS300
