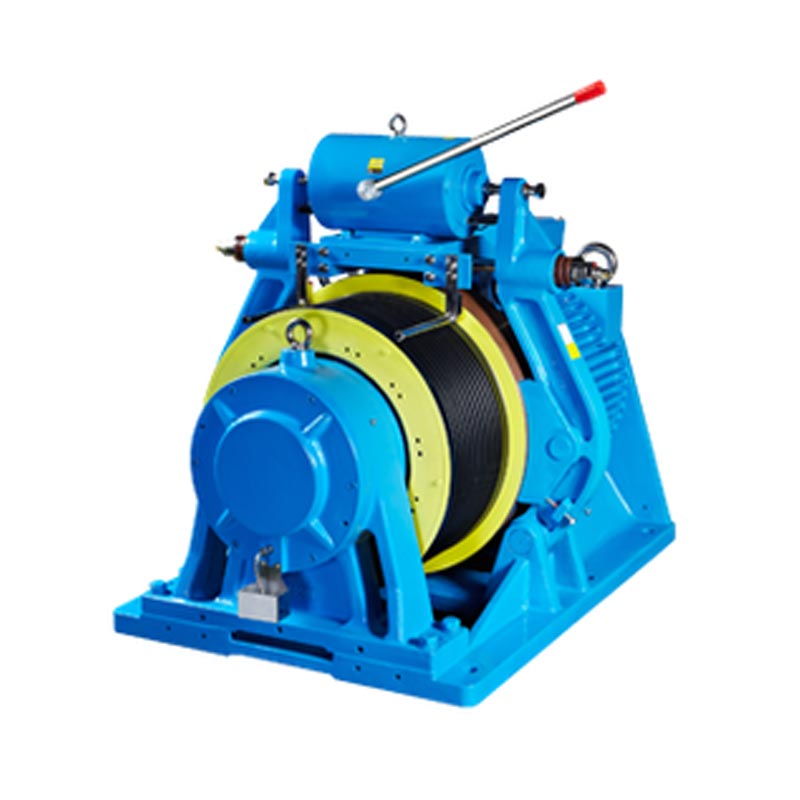

WTYF2/SWTYF2 SERIES-DOUBLE WRAP (روتور داخلی)
| مدل | ظرفیت کیلوگرم |
سرعت آسانسور ام‌اس |
خروجی رتبه بندی شده KW |
جریان رتبه بندی شده A |
سرعت رتبه بندی شده دور در دقیقه |
فرکانس هرتز |
قطر شیار میلی متر |
لهستانی ها 2p |
گشتاور نیوتن متر |
طناب | منطقه شیار. میلی متر |
زاویه برش | زاویه شیار | طناب زدن | بار شفت کیلوگرم |
چرخ دسته | انتشار از راه دور | اینرسی کیلوگرم متر ^ 2 |
وزن کیلوگرم |
| WTYF2-1000-300 | 1000 | 3.0 | 20.8 | 44.0 | 220 | 36.7 | 520 | 20 | 899 | 4-Φ13 | 17 | β=0 درجه | γ=25 درجه | 2:1 | 12000 | Y | N | 10.10 | 1050 |
| WTYF2-1000-350 | 3.5 | 24.2 | 51.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1000-400 | 4.0 | 27.7 | 60.0 | 294 | 49.0 | ||||||||||||||
| WTYF2-1150-300 | 1150 | 3.0 | 23.9 | 51.0 | 220 | 36.7 | 520 | 20 | 1034 | 4-Φ13 | 17 | β=0 درجه | γ=25 درجه | 2:1 | 12000 | Y | N | 10.10 | 1050 |
| WTYF2-1150-350 | 3.5 | 27.8 | 58.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1150-400 | 4.0 | 31.8 | 66.0 | 294 | 49.0 | ||||||||||||||
| WTYF2-1250-300 | 1250 | 3.0 | 25.9 | 56.0 | 220 | 36.7 | 520 | 20 | 1,124 | 4-Φ13 | 17 | β=0 درجه | γ=25 درجه | 2:1 | 12000 | Y | N | 10.90 | 1150 |
| WTYF2-1250-350 | 3.5 | 30.3 | 64.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1250-400 | 4.0 | 34.6 | 73.0 | 294 | 49.0 | ||||||||||||||
| WTYF2-1350-300 | 1350 | 3.0 | 28.0 | 60.0 | 220 | 36.7 | 520 | 20 | 1214 | 4-Φ13 | 17 | β=0 درجه | γ=25 درجه | 2:1 | 12000 | Y | N | 10.90 | 1150 |
| WTYF2-1350-350 | 3.5 | 32.7 | 69.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1350-400 | 4.0 | 37.4 | 78.0 | 294 | 49.0 | ||||||||||||||
| WTYF2-1600-300 | 1600 | 3.0 | 33.2 | 70.0 | 220 | 36.7 | 520 | 20 | 1,439 | 4-Φ13 | 17 | β=0 درجه | γ=25 درجه | 2:1 | 12000 | Y | N | 12.20 | 1250 |
| WTYF2-1600-350 | 3.5 | 38.7 | 80.0 | 257 | 42.8 | ||||||||||||||
| WTYF2-1600-400 | 4.0 | 44.3 | 92.0 | 294 | 49.0 |
یادداشت ها:
1. ترمز AC220V و DC220V اختیاری است، سایر ولتاژ ترمز لطفا با مهندسان مشورت کنید.
ترمز 2.AC مجهز به کنترلر است، ترانسفورماتور گام به پایین مورد نیاز نیست. ترمز DC به ترانسفورماتور کاهنده در کابینت نیاز دارد تا تضمین کند ولتاژ نگهدارنده 50٪ ولتاژ برداشت است.
WTYF2/SWTYF2 سری WRAP دوبل (روتور داخلی)
| مدل | ظرفیت کیلوگرم |
سرعت آسانسور ام‌اس |
خروجی رتبه بندی شده KW |
جریان رتبه بندی شده A |
سرعت رتبه بندی شده دور در دقیقه |
فرکانس هرتز |
قطر شیار میلی متر |
لهستانی ها 2p |
گشتاور نیوتن متر |
طناب | منطقه شیار. میلی متر |
زاویه برش | زاویه شیار | طناب زدن | بار شفت کیلوگرم |
چرخ دسته | Remole Release | اینرسی کیلوگرم متر ^ 2 |
وزن کیلوگرم |
| WTYF2-2000-300 | 2000 | 3.0 | 41.5 | 92 | 220 | 36.7 | 520 | 20 | 1799 | 6-Φ13 |
17 |
β=0 درجه | γ=25 درجه | 2:1 | 15000 | N | N | 18.8 | 1550 |
| WTYF2-2000-350 | 3.5 | 48.4 | 106 | 257 | 42.9 | ||||||||||||||
| WTYF2-2000-400 | 4.0 | 55.3 | 121 | 294 | 49.0 | ||||||||||||||
| WTYF2-2500-300 | 2500 | 3.0 | 51.9 | 121 | 179 | 47.7 | 640 | 32 | 2767 | 5-Φ16 | 20 | β=0 درجه | γ=25 درجه | 2:1 | 20000 | N | N | 29.5 | 2400 |
| WTYF2-2500-350 | 3.5 | 60.5 | 140 | 209 | 55.7 | ||||||||||||||
| WTYF2-2500-400 | 4.0 | 69.2 | 162 | 239 | 63.7 | ||||||||||||||
| WTYF2-3000-300 | 3000 | 3.0 | 62.3 | 145 | 179 | 47.7 | 640 | 32 | 3320 | 6-Φ16 | 20 | β=0 درجه | γ=25 درجه | 2:1 | 20000 | N | N | 31 | 2480 |
| WTYF2-3000-350 | 3.5 | 72.6 | 170 | 209 | 55.7 | ||||||||||||||
| WTYF2-3000-400 | 4.0 | 83.0 | 195 | 239 | 63.7 | ||||||||||||||
| WTYF2-3600-300 | 3600 | 3.0 | 74.7 | 179 | 179 | 47.7 | 640 | 32 | 3985 | 6-Φ16 | 20 | β=0 درجه | γ=25 درجه | 2:1 | 20000 | N | N | 34.1 | 2600 |
| WTYF2-3600-350 | 3.5 | 87.2 | 195 | 209 | 55.7 | ||||||||||||||
| WTYF2-3500-400 | 4.0 | 99.6 | 236 | 239 | 63.7 | ||||||||||||||
| WTYF2-4000-300 | 4000 | 3.0 | 76.1 | 178 | 179 | 47.7 | 640 | 32 | 4058 | 6-Φ16 | 20 | β=0 درجه | γ=25 درجه | 2:1 | 20000 | N | N | 34.1 | 2600 |
| WTYF2-4000-350 | 3.5 | 88.8 | 208 | 209 | 55.7 | ||||||||||||||
| WTYF2-4000-400 | 4.0 | 101.5 | 240 | 239 | 63.7 | ||||||||||||||
| SWTYF2-1000-100 | 1000 | 3.0 | 19.6 | 56 | 110 | 18.4 | 520 | 20 | 1699 | 6-Φ13 | 17 | β=0 درجه | γ=25 درجه | 1:1 | 15000 | N | N |
18.8 |
1550 |
| SWTYF2-1000-350 | 3.5 | 22.9 | 56 | 129 | 21.4 | ||||||||||||||
| SWTVF2-1000-400 | 4.0 | 26.1 | 64 | 147 | 24.5 | ||||||||||||||
| SWTYF2-1000-500 | 5.0 | 32.7 | 88 | 184 | 30.6 | ||||||||||||||
| SWTYF2-1000-600 | 6.0 | 39.2 | 88 | 220 | 36.7 | ||||||||||||||
| SWTYF2-1150-300 | 1150 | 3.0 | 22.5 | 64 | 110 | 18.4 | 520 | 20 | 1953 | 6-Φ13 | 17 | β=0 درجه | γ=25 درجه | 1:1 | 15000 | N | N | 18.8 | 1550 |
| SWTYF2-1150-350 | 3.5 | 26.3 | 64 | 129 | 214 | ||||||||||||||
| SWTYF2-1150-400 | 4.0 | 30.1 | 74 | 147 | 24.5 | ||||||||||||||
| SWTYF2-1150-500 | 5.0 | 37.6 | 102 | 184 | 30.6 | ||||||||||||||
| SWTYF2-1150-600 | 6.0 | 45.1 | 102 | 220 | 36.7 | ||||||||||||||
| SWTYF2-1250-100 | 1250 | 3.0 | 24.5 | 70 | 110 | 18.4 | 520 | 20 | 2123 | 6-Φ18 | 7 | β=0 درجه | γ=25 درجه | 1:1 | 15000 | N | N | 18.8 | 1550 |
| SWTYF2-1250-350 | 3.5 | 28.6 | 70 | 129 | 21.4 | ||||||||||||||
| SWTVF2-1250-400 | 4.0 | 32.7 | 80 | 147 | 24.5 | ||||||||||||||
| SWTYF2-1250-500 | 5.0 | 40.9 | 98 | 149 | 39.8 | 640 | 32 | 2613 | 5-Φ16 | 20 | 20000 | 29.5 | 2400 | ||||||
| SWTYF2-1250-600 | 6.0 | 49.0 | 112 | 179 | 47.8 | ||||||||||||||
| SWTYF2-1350-300LS | 1350 | 3.0 | 26.5 | 64 | 90 | 23.9 | 640 | 32 | 2822 | 5-Φ16 | 20 | β=0 درجه | γ=25 درجه | 1:1 | 20000 | N | N | 29.5 | 2400 |
| SWTYF2-1350-350LS | 3.5 | 30.9 | 76 | 104 | 27.9 | ||||||||||||||
| SWTYF2-1350-400LS | 4.0 | 35.3 | 86 | 119 | 31.8 | ||||||||||||||
| SWTYF2-1350-500 | 5.0 | 44.1 | 105 | 149 | 39.8 | ||||||||||||||
| SWTYF2-1350-600 | 6.0 | 52.9 | 120 | 179 | 47.8 | ||||||||||||||
| SWTYF2-1600-300 | 1600 | 3.0 | 31.4 | 75 | 90 | 23.9 | 640 | 32 | 3345 | 6-Φ16 | 20 | β=0 درجه | γ=25 درجه | 1:1 | 20000 | N | N | 31 | 2480 |
| SWTYF2-1600-350 | 3.5 | 36.6 | 88 | 104 | 27.9 | ||||||||||||||
| SWTYF2-1600-400 | 4.0 | 41.8 | 100 | 119 | 31.8 | ||||||||||||||
| SWTYF2-1600-500 | 5.0 | 52.3 | 124 | 149 | 39.8 | ||||||||||||||
| SWTYF2-1600-600 | 6.0 | 62.7 | 146 | 179 | 47.8 | ||||||||||||||
| SWTYF2-1600-700 | 7.0 | 73.2 | 160 | 200 | 53.2 | 670 | 3502 | 30000 | N | N | 37.8 | 3050 | |||||||
| SWTYF2-1600-800 | 8.0 | 83.7 | 180 | 228 | 60.8 | ||||||||||||||
| SWTYF2-2000-300 | 2000 | 3.0 | 39.2 | 90 | 86 | 22.8 | 670 | 32 | 4377 | 6-Φ16 | 20 | β=0 درجه | γ=25 درجه | 1:1 | 30000 | N | N | 37.8 | 3050 |
| SWTYF2-2000-350 | 3.5 | 45.7 | 102 | 100 | 26.6 | ||||||||||||||
| SWTYF2-2000-403 | 4.0 | 52.3 | 120 | 114 | 30.4 | ||||||||||||||
| SWTYF2-2000-500 | 5.0 | 65.3 | 148 | 143 | 38.0 | ||||||||||||||
| SWTYF2-2000-500 | 6.0 | 78.4 | 180 | 171 | 45.6 | ||||||||||||||
| SWTYF2-2000-700 | 7.0 | 91.5 | 210 | 200 | 53.2 | ||||||||||||||
| SWTYF2-2000-800 | 8.0 | 104.5 | 235 | 228 | 60.8 |
ماشین های سری WTYF2/SWTYF2
ابعاد طرح کلی
| ظرفیت (کیلوگرم) | سرعت آسانسور (متر بر ثانیه) | طناب زدن | D1 | D2 | D3 | D4 | D5 | OP | W1 | W2 | W3 | W4 | H1 | H2 | H3 | Φd2 |
| 2000 | 3.0-4.0 | 2:1 | 326.5 | 145 | 530 | 794.5 | 1000 | 520 | 450 | 670 | 750 | 965 | 1000 | 360 | 40 | 26 |
| 2500-4000 | 3.0-4.0 | 2:1 | 411.5 | 340 | 640 | 1200 | 1350 | 640 | 260 | 822 | 912 | 1130 | 1200 | 444 | 50 | 34 |
| 1000-1150 | 3.0-6.0 | 1:1 | 326.5 | 145 | 530 | 794.5 | 1000 | 520 | 450 | 670 | 750 | 965 | 1000 | 360 | 40 | 26 |
| 1250 | 3.0-4.0 | |||||||||||||||
| 1250 | 5.0-6.0 | 1:1 | 411.5 | 340 | 640 | 1200 | 1350 | 640 | 260 | 822 | 912 | 1130 | 1200 | 444 | 50 | 34 |
| 1350-1600 | 3.0-6.0 | |||||||||||||||
| 1600 | 7.0-8.0 | 1:1 | 427.5 | 450 | 670 | 1340 | 1600 | 670 | 286 | 870 | 965 | 1104 | 1210 | 454 | 50 | 34 |
| 2000 | 3.0-8.0 |
یادداشت ها:
نسبت تعادل سری 1.WTYF2-4000 0.45~0.5 است.
ترمز 2.AC مجهز به کنترلر است، ترانسفورماتور گام به پایین مورد نیاز نیست. ترمز DC به ترانسفورماتور کاهنده در کابینت نیاز دارد تا تضمین کند ولتاژ نگهدارنده 50٪ ولتاژ برداشت است.
ماشین های سری WTYF2/SWTYF2
| ظرفیت | 1000-4000 کیلوگرم |
| طناب زدن | 2:1|1:1 |
| آندرکات | U |
| صافی پد پا | <0.5 میلی متر |
| رتبه حفاظتی | IP40 |
| کلاس عایق | F |
| چرخه وظیفه | S5-40% |
| ولتاژ نامی موتور | AC380V |
| ترمز | طبل |
| ولتاژ انتخابی/نگهداری | AC220/DC200V |
منبع برق یکسو کننده تمام موج برای ترمز
